LVP603最大輸出分辨率為1920×1080或1600×1200，驅動此分辨率的LED顯示屏需要兩張發送卡級聯，因此LVP603提供了兩張發送卡內置位置；如果LED顯示屏實際像素點超過LVP603最大輸出分辨率，可通過將整塊LED顯示屏分成多塊小LED顯示屏，由多臺LVP603并聯拼接，將多塊小LED顯示屏拼接成一塊巨型LED顯示屏。

采用幀同步技術，LVP603克服了超大LED顯示屏拼接中輸出圖像間的錯位和延遲問題，可實現實時、清晰和流暢的視頻顯示效果。

LVP603支持多機并聯拼接，由此接駁多塊小LED顯示屏組合成一塊大屏。如LVP603輸出分辨率設置為：1920×1080 ，若2臺LVP603 并聯水平拼接，則可接駁任何不超過3840×1080 像素點陣的LED 顯示屏。

多臺LVP603 并聯拼接使用，須設置每臺LVP603 的輸入圖象參數，各調整項如下表：

注意：LVP603進行拼接時，為保證圖像一致性，每臺處理器的亮度/色度/低灰偏置/清晰度等設置參數須相同。

下面以4臺LVP603 進行2×2拼接的示例，詳細說明LVP603多機級聯的使用及注意事項。

一塊LED顯示屏像素點為3456×1920，我們可通過將其分成如下四塊1728×960的小LED顯示屏，每塊LED顯示屏用一臺LVP603驅動，通過4臺LVP603拼接，最終使該3456×1920的顯示屏顯示一個完整的畫面。

以下為系統拓撲圖：

上圖中，所有輸入信號接入#0 LVP603，由其進行切換，其輸出的DVI信號經分配器輸出至4臺LVP603進行截取和放大，其輸出的圖像最終在四塊LED顯示屏上顯示一個完整的畫面。

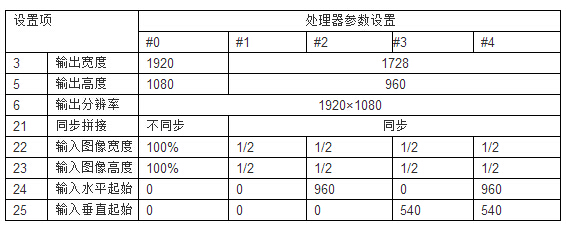

5臺LVP603的詳細參數設置如下：

PS: 為保證各輸出圖像完全同步，請注意以下設置：

      1. 輸入信號只能使用DVI信號，且處于拼接狀態下的處理器無法切輸入信號；

      2. 5臺處理器應使用相同的輸出分辨率

• 相關參數說明：
• 第20項：“ 同步拼接 ”

有“同步”和“不同步”兩個選項，“同步”選項能保證各輸出圖像完全實時同步，“不同步”具有更好的兼容性。

• 第21項：“ 輸入圖象寬度 ”

該項共有4個選擇值：100% 、1 / 2、1 / 3和1 / 4  。100% 表示輸入全部水平方向的圖象，1 / N(N=2,3,4) 表示只截取輸入圖像的1 / N。如果3 臺LVP603 在水平方向拼接，則每臺LVP603 只截取輸入圖像的1/3 部分。按 “ ←” 或“ →” 鍵選擇輸入圖象寬度值，接著按“ Enter” 鍵保存并生效。

如圖5示例所示，4臺LVP603 輸入圖象寬度應設置為：

輸入圖象寬度 = 1 / 2

• 第22項：“ 輸入圖象高度 ”

該項共有4個選擇值：100% 、1 / 2、1 / 3和9 / 16 。100% 表示輸入全部垂直方向的圖象，1 / N(N=2,3,4) 表示只截取輸入圖像的1 / N。如果3 臺LVP603 在垂直方向拼接，則每臺LVP603 只截取輸入圖像的1/3 部分。9 / 16此項可配合第24項“ 輸入垂直起始 ”用于由視頻源寬高比為16：9造成畫面上下黑邊的情況。按 “ ←” 或“ →” 鍵選擇輸入圖象高度值，接著按“ Enter” 鍵保存并生效。

如圖5示例所示，4臺LVP603 輸入圖象高度應設置為：

輸入圖象高度 = 1 / 2

• 第23項：“ 輸入水平起始 ”

設定LVP603 截取輸入圖象的水平起始點，如圖5示例所示，4臺LVP603 輸入水平起始 應分別設置為：

      1.  LVP603 輸入水平起始 = 0

      2. LVP603 輸入水平起始 = 960

      3. LVP603 輸入水平起始 = 0

      4.  LVP603 輸入水平起始 = 960

• 第24項：“ 輸入垂直起始 ”

設定LVP603 截取輸入圖象的垂直起始點，如圖5示例所示，4臺LVP603 輸入垂直起始 應分別設置為：

      1.  LVP603 輸入垂直起始 = 0

      2.  LVP603 輸入垂直起始 = 0

      3. LVP603 輸入垂直起始 = 540

      4.LVP603 輸入垂直起始 = 540
