• 一臺LVP8601完成超高清LED屏點對點超高清底圖 + 任意漫游開窗

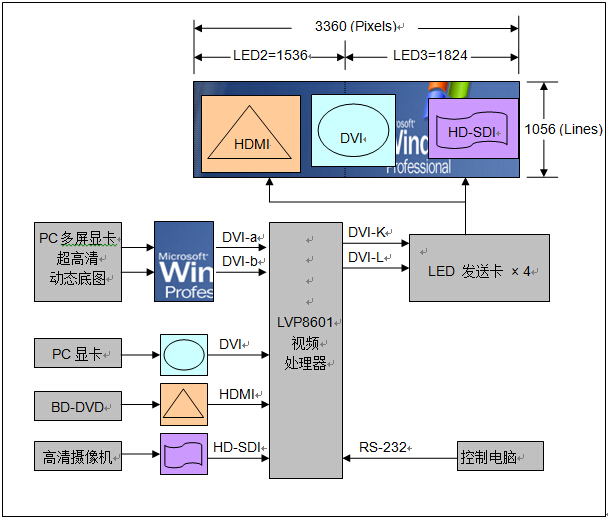

• 1） 系統框圖

• 2） LED顯示屏

LED大屏像素點陣為3360×1056，拼接顯示分成2塊LED小屏，像素點陣分別是：

LED1=1536×1056

LED2=1824×1056

• 3） 顯示要求

LED大屏點對點顯示超高清動態底圖，該超高清信號來自PC多屏卡的2路DVI輸出

LED大屏可開3路任意尺寸的窗口畫面，且可任意漫游、疊加和平鋪

拼接器使用按鍵控制，操作

• 4） LVP8601視頻處理器配置

視頻輸入卡×3張

DVI直通卡×1張

視頻輸出卡×2張

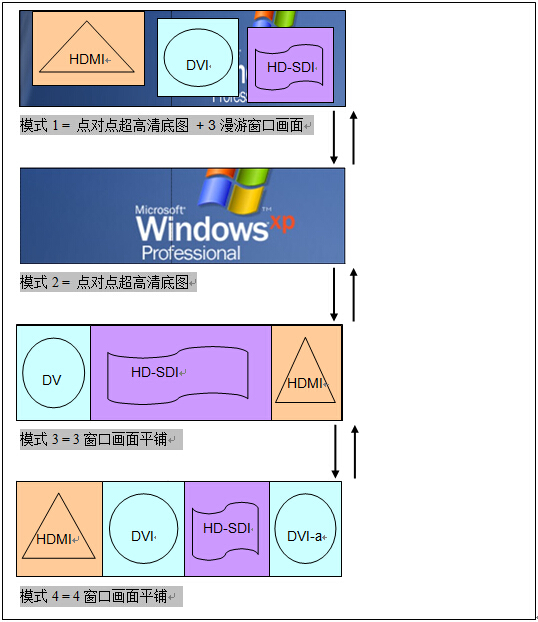

• 5） 顯示效果

• 6） 顯示特點

便捷快速的按鍵操作控制；直觀的PC操作控制，開窗畫面大小、位置由鼠標實時拖拽

預存多種顯示模式，模式之間相互無縫切換

• 7） 典型應用

大型舞臺演出、大型會議、指揮監控中心等超大LED顯示場合
